Nábytek Servis a.s., Dolní Měcholupy
Návrh prefabrikovaných konstrukcí

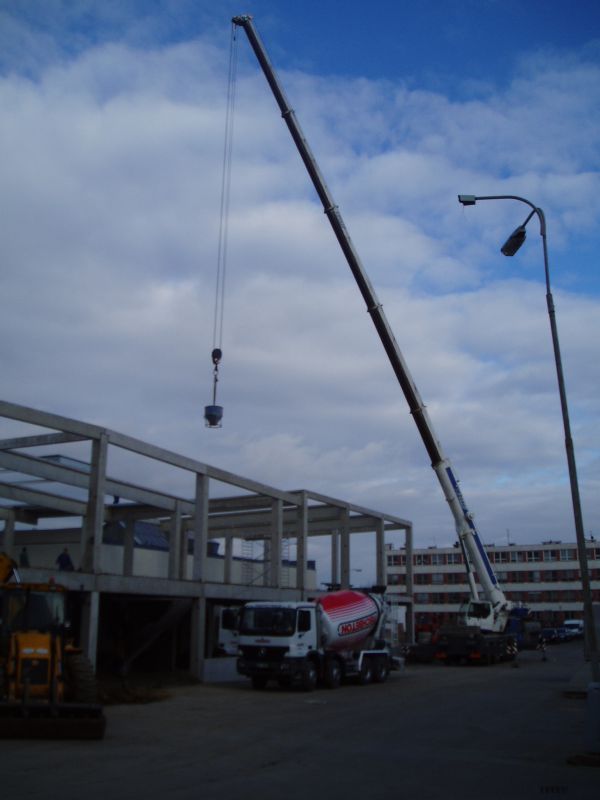

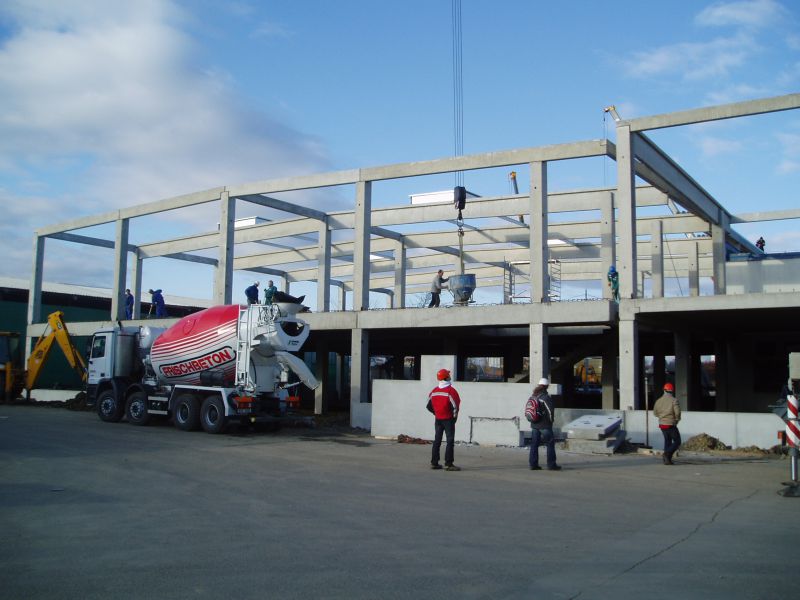

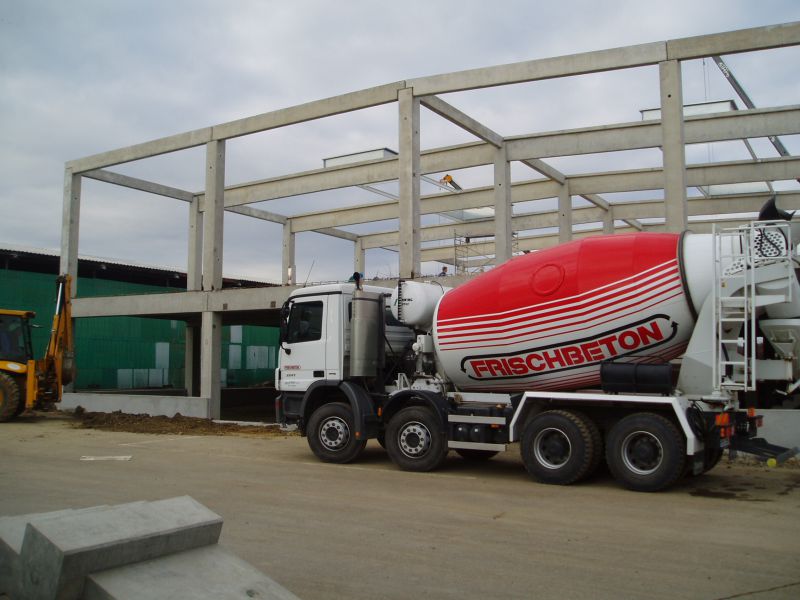

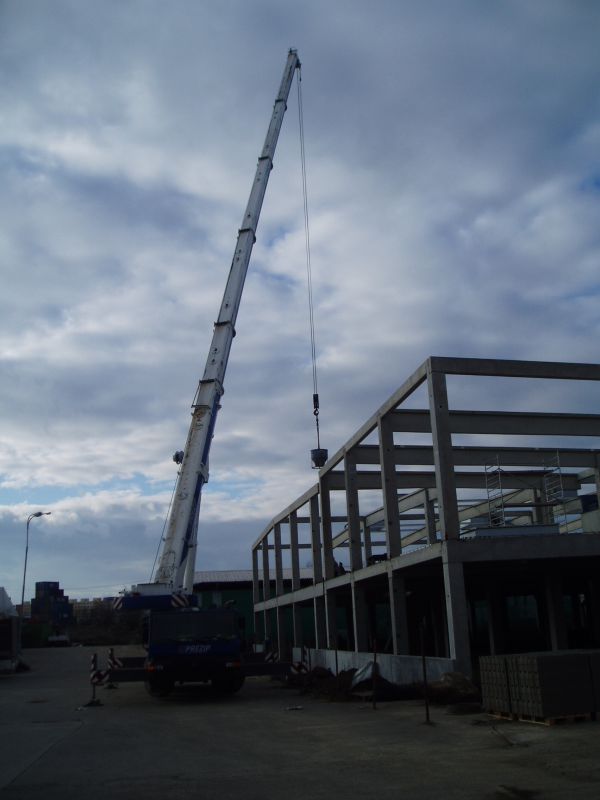

Přístavba prodejny a skladu kování firmy Nábytek servis a.s.

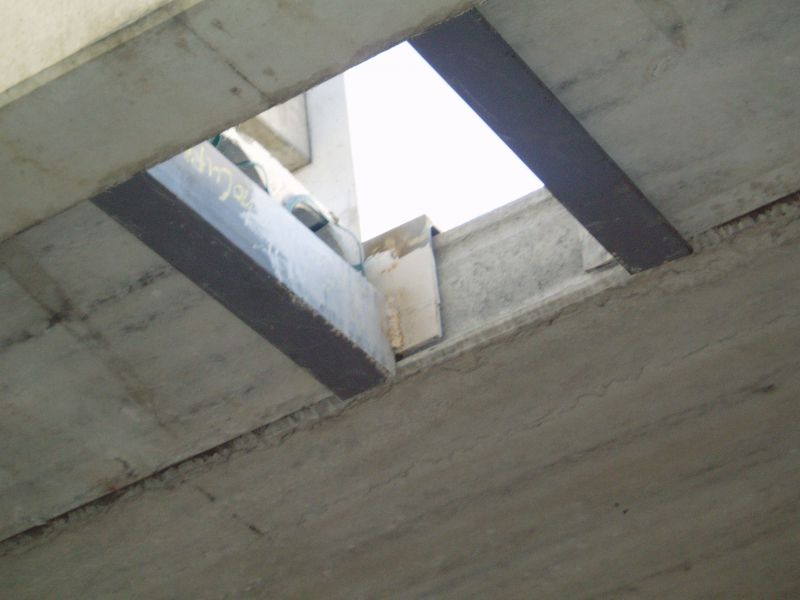

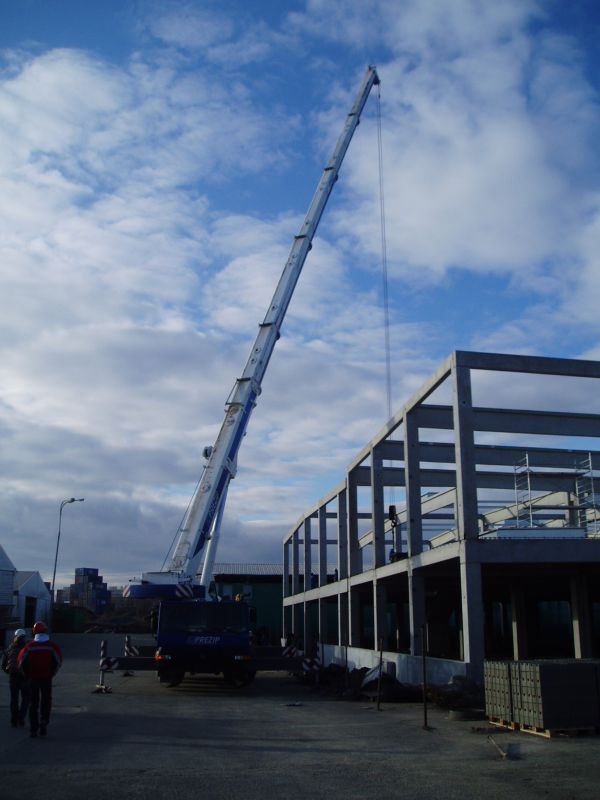

Přístavba je dvoupodlažní konstrukce se stropem ze spojitých průvlaků a panelů Partek 265mm, spřažených s nabetonávkou podlahy tl.min 12,0cm.
Modulová vzdálenost nosných rámů je 6,6x7,25m a 6,0x6,15m.
Půdorysné rozměry přístavby jsou 50,45x33,45m.
Založení je navrženo na základových patkách.

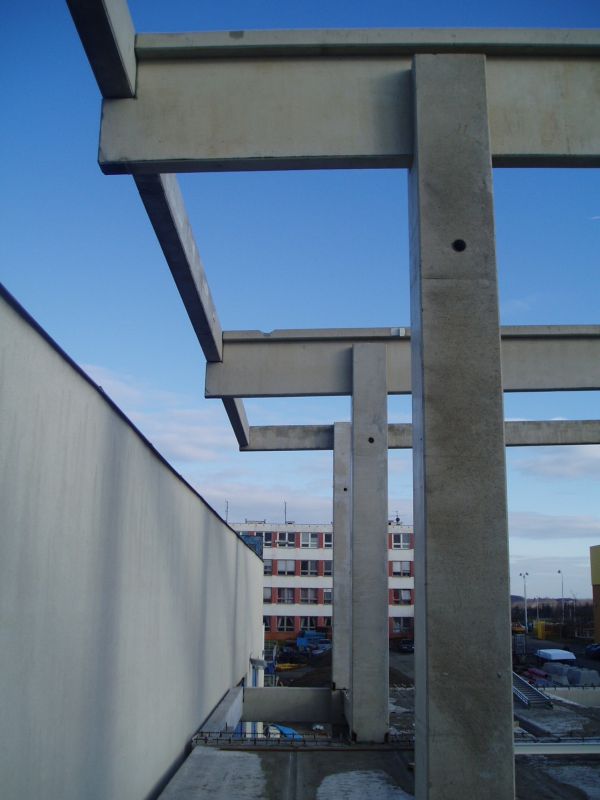

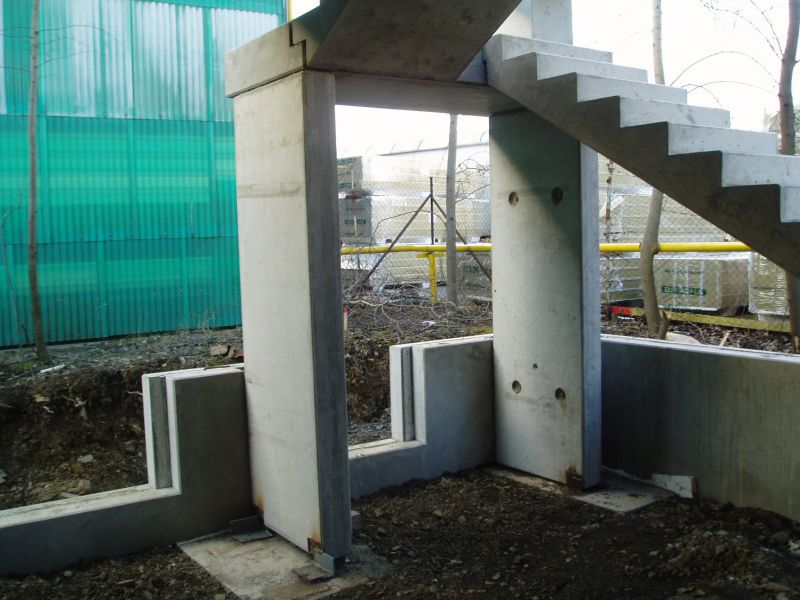

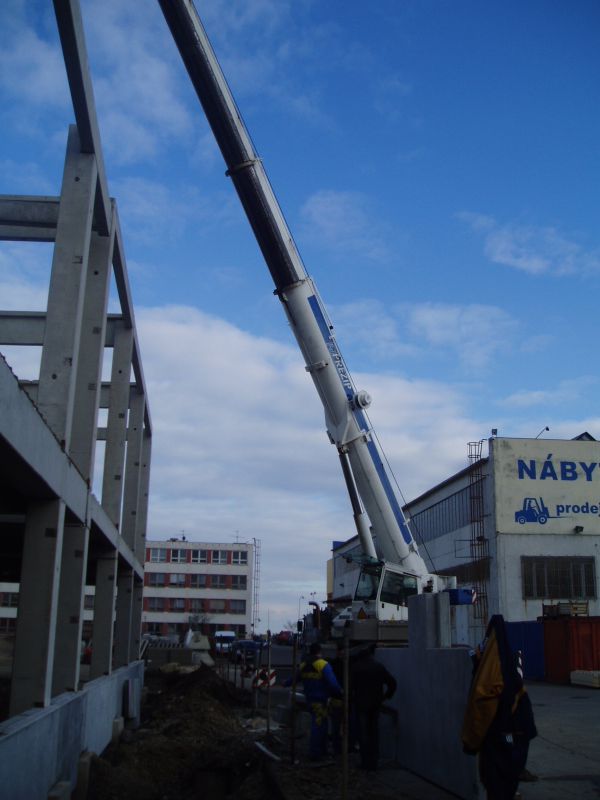

Sloupy jsou dělené v úrovni stropní konstrukce. Střešní konstrukce je navržena vazníková na rozpon 14,5m a 12,3m, ztužení po obvodě žel. bet. ztužidly.
Střešní plášť je nesen trapézovým plechem.
Realizace zahrnovala:
- návrh založení stavby
- návrh prefabrikovaných konstrukcí
|
|
|
|
|
|
|
|
|
|
|
|
