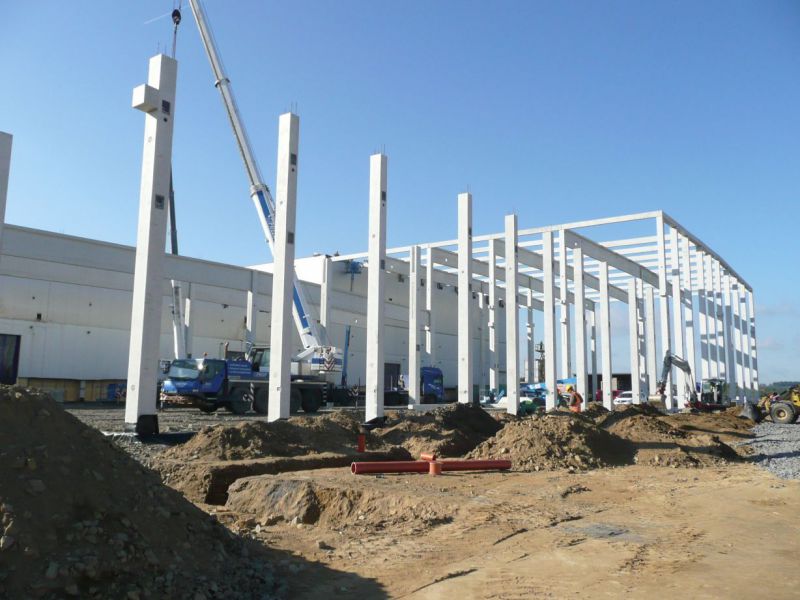

Benteler Automotive Rumburk, přístavba výrobního areálu 2011

Návrh prefabrikovaných konstrukcí


Předmětem projektu je návrh a posouzení montované železobetonové konstrukce ve smyslu platných ČSN,ČSN-EN pro mezní stavy únosnosti a použitelnosti.



Popis přístavby

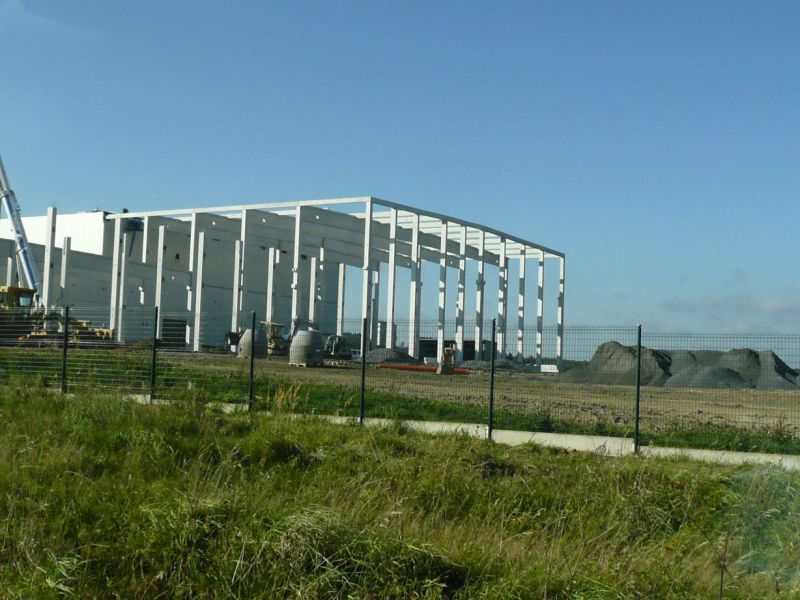

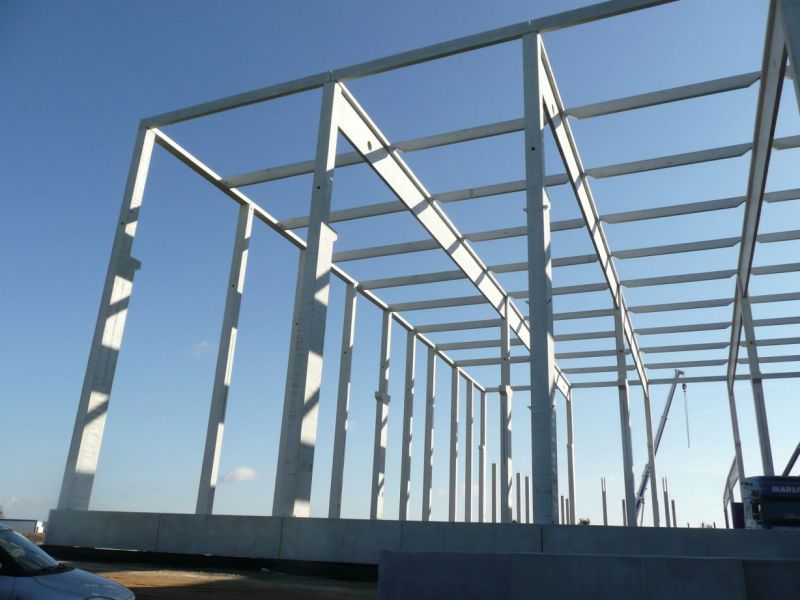

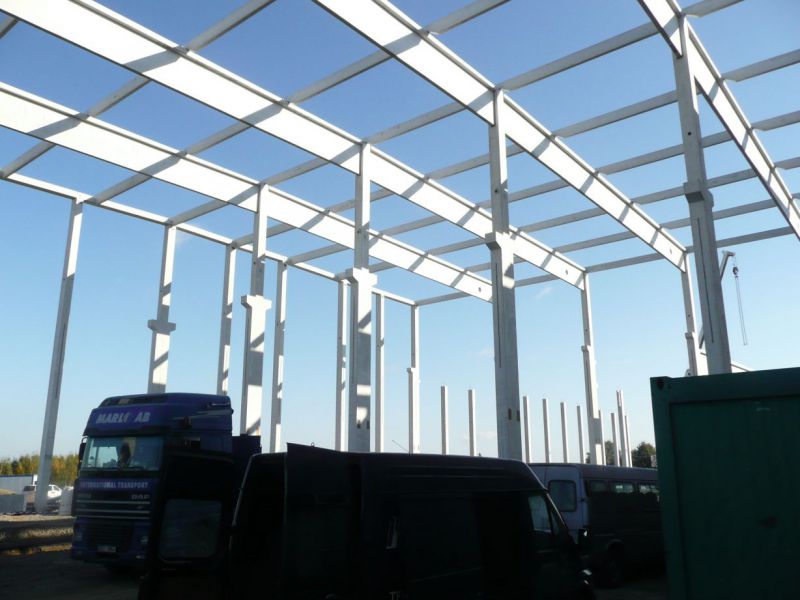

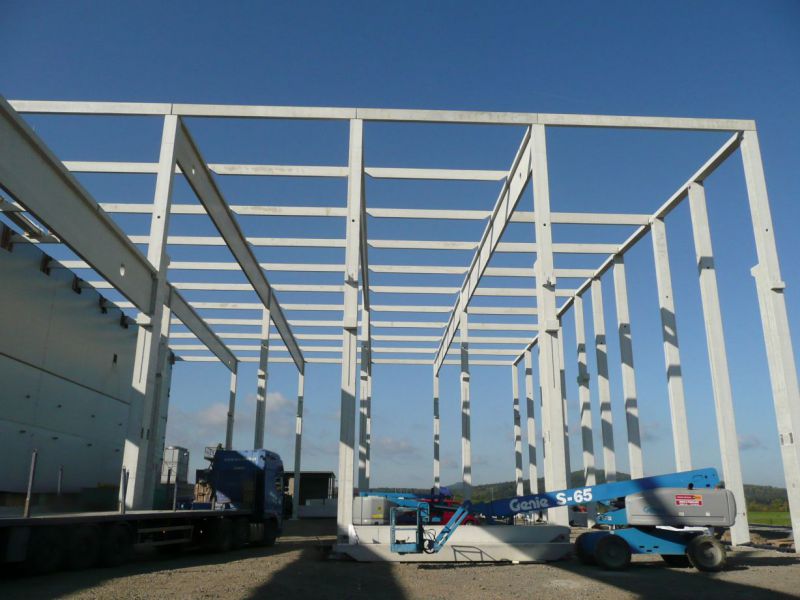

Výrobní halu tvoří čtyři lodě mezi osami A až E o rozpětí 4x25,0m. Dvě lodě s jeřábovými drahami na kótě +10,70m mají světlou výšku 15,0m, další dvě lodě jsou vysoké 8,0m. Podélný směr je v modulových osách 28÷32 (4x7,5m), v osách 32÷33 (9,0m) . Střešní konstrukce je ve spádu, vrcholy jsou v osách B, D - viz příčný řez (převýšení je 0,50m).



Realizace zahrnovala:

  • návrh pilotového založení stavby
  • návrh prefabrikovaných konstrukcí
