Wellness Seč

Návrh prefabrikovaných konstrukcí

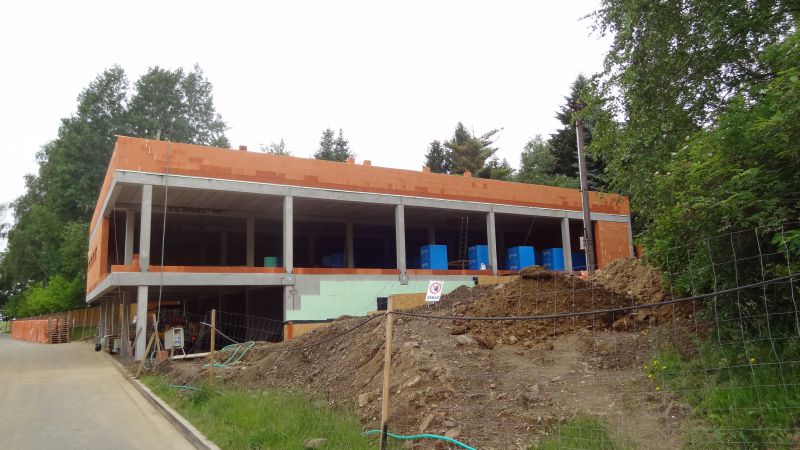

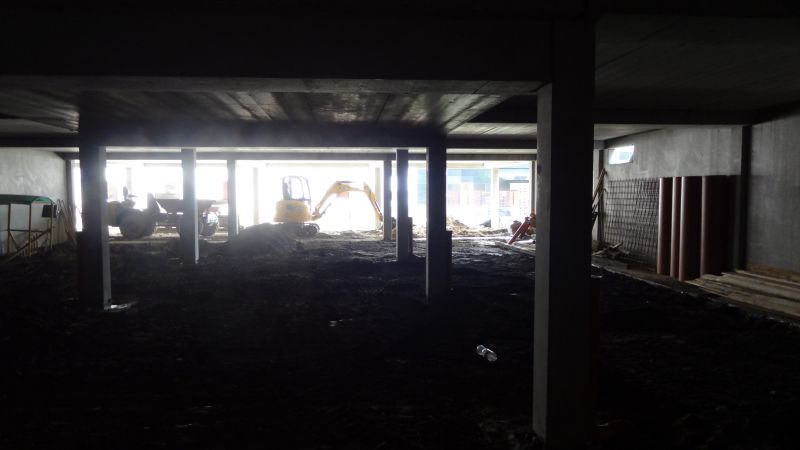

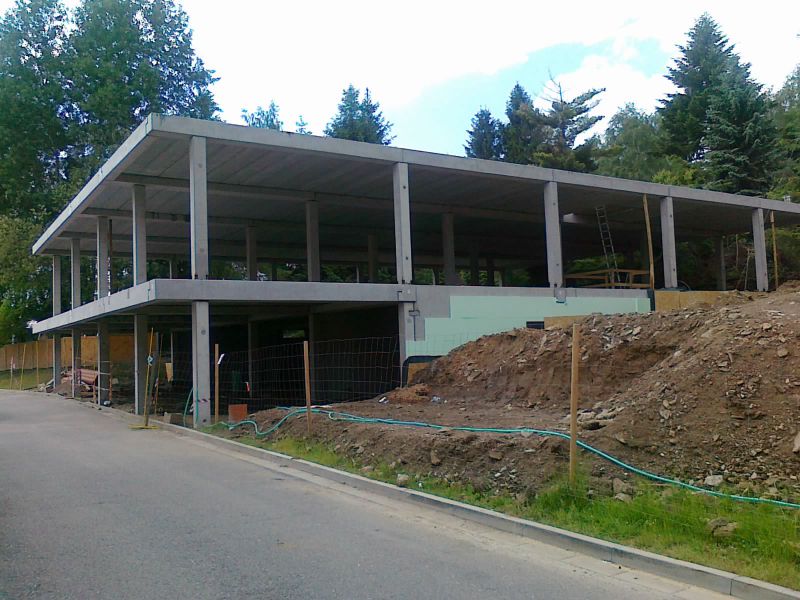

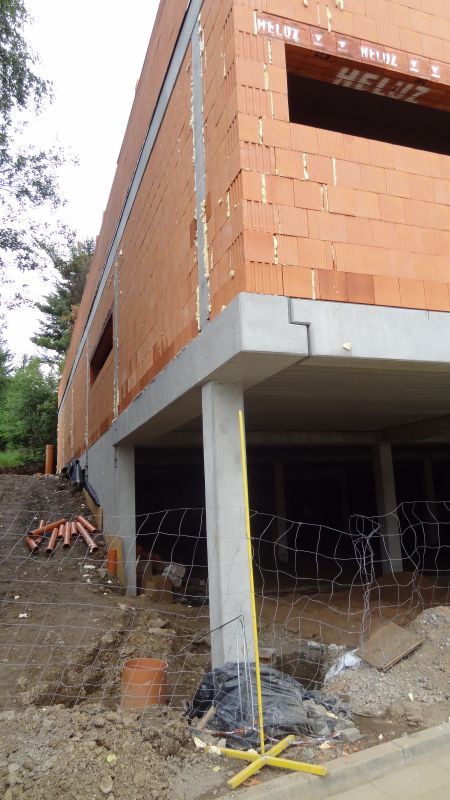

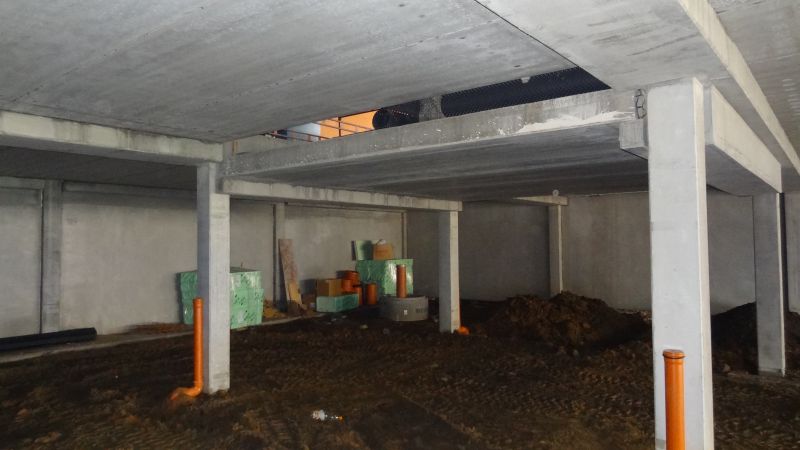

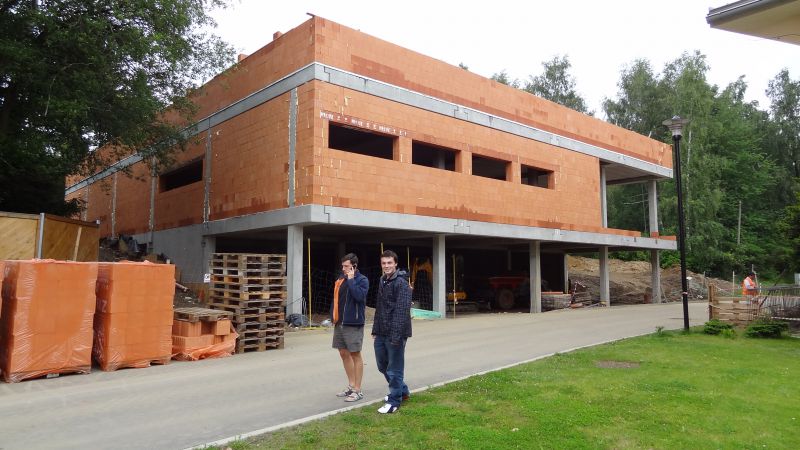

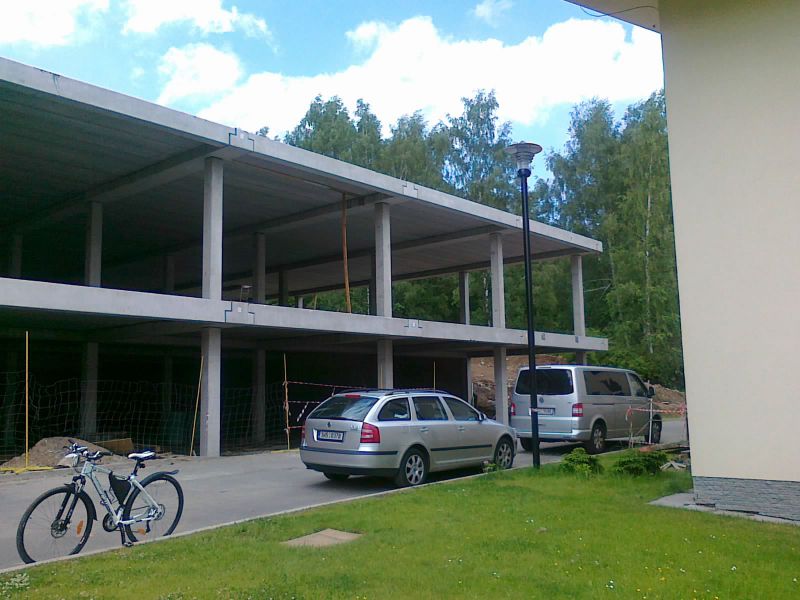

Obecně je budova koncipována jako dvoupodlažní prefabrikovaný skelet, obdélníkového půdorysu 28,75 x 22,40m. Modulace sloupů je 5x5,5m + 1,2 překonzolování v podélném směru a 4x5,5m ve směru příčném.

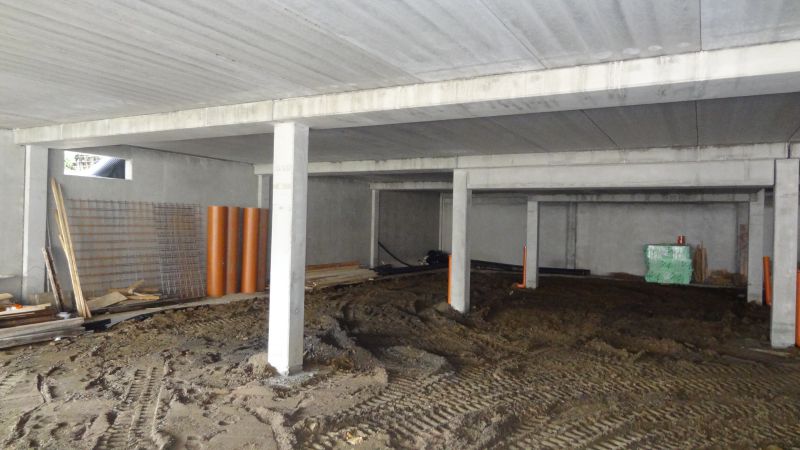

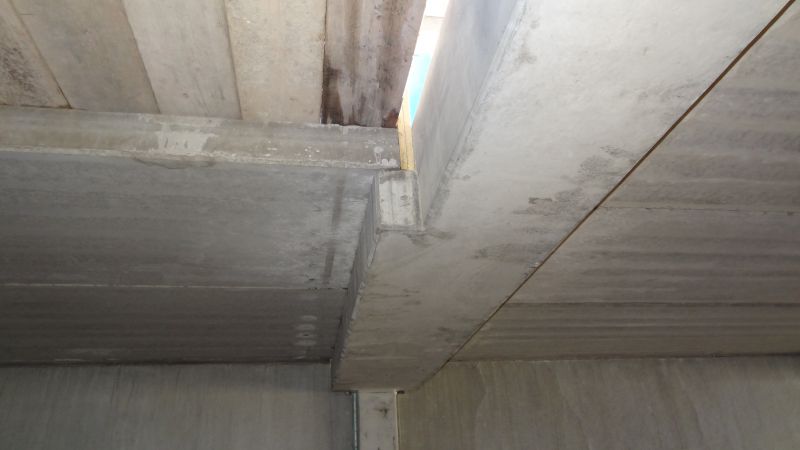

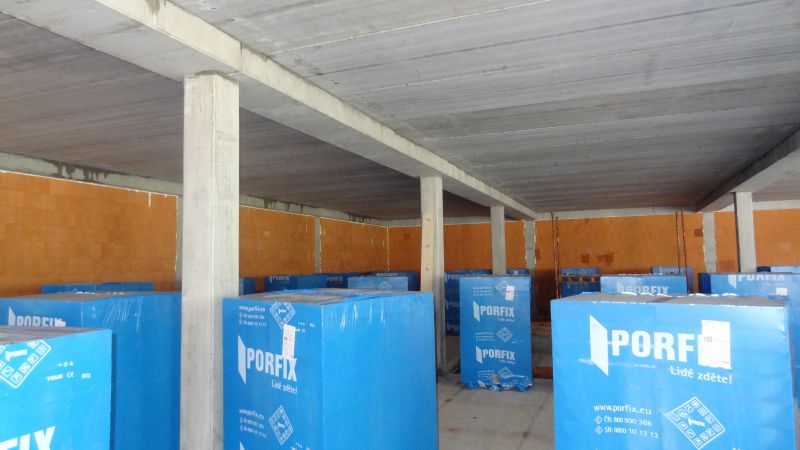

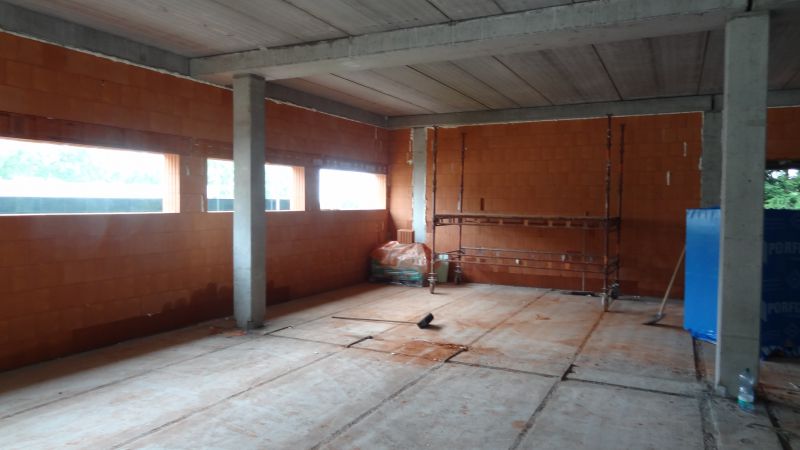

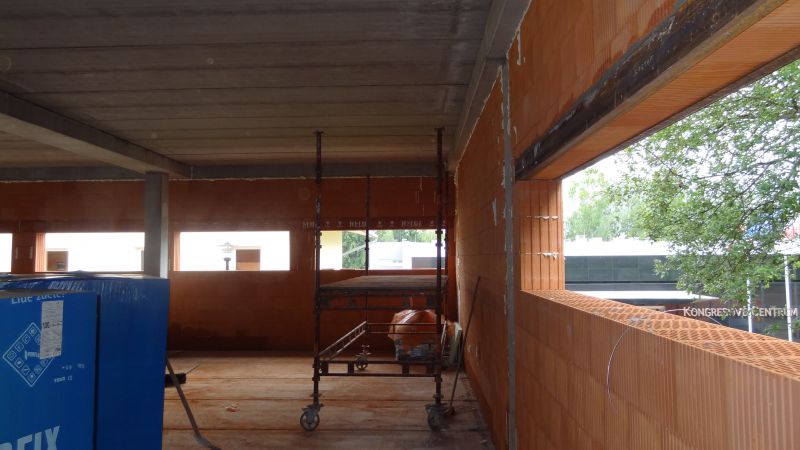

Stropní konstrukce jsou tvořeny průvlaky průřezu obrác. „T" orientovanými podélně v posledním poli s konzolou, na které jsou kladeny příčně předepjaté stropní panely Spiroll.

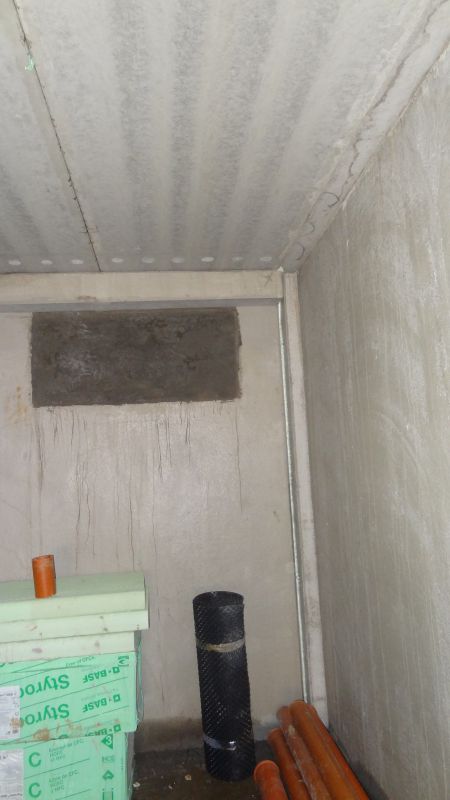

Stropní konstrukci nad 1NP tvoří předpjaté dutinové panely partek výšky 200mm a 250mm, stropní konstrukci nad 2NP parteky výšky 150mm a 200mm.
