Obchodní centrum Opava

Návrh prefabrikovaných konstrukcí

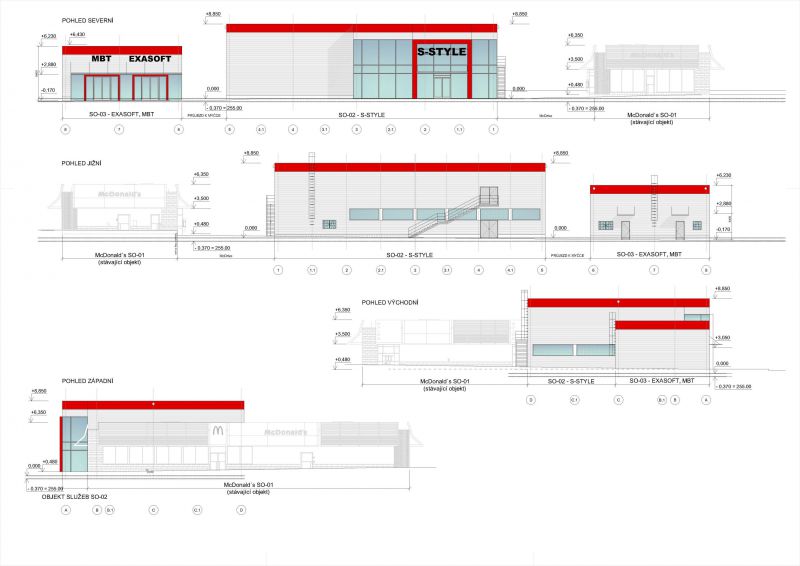

Předložená dokumentace řeší konstrukci dvou objektů obchodního centra Opava.



Jedná se o dvoupodlažní objekt SO02 s půdorysem o rozměrech 32,0 x 21,5 m a celkové výšce 8,8 m a o jednopodlažní objekt SO03 o rozměrech 14,2 x 11,2 m a výšce 6,4 m.

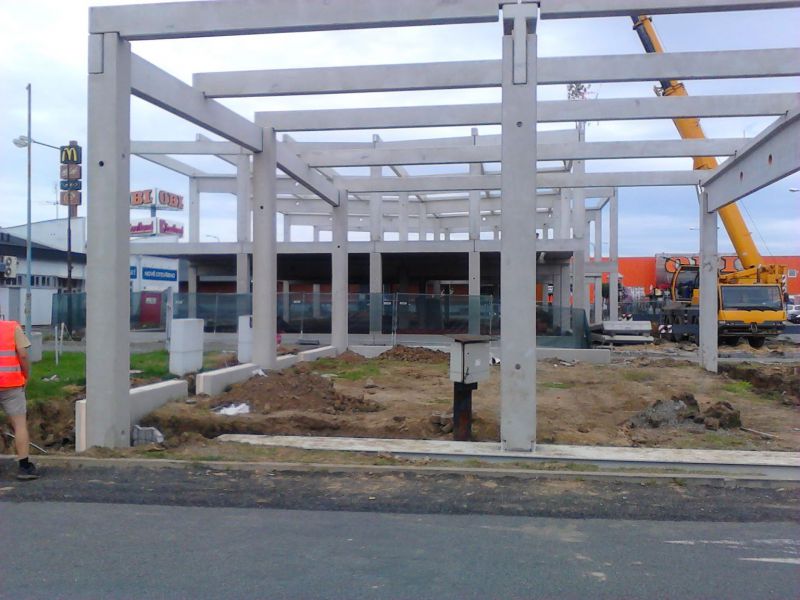

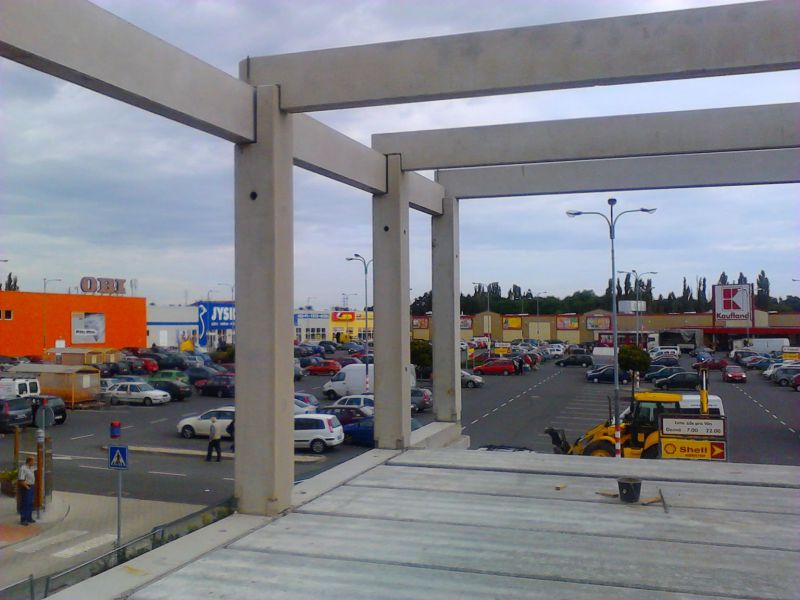

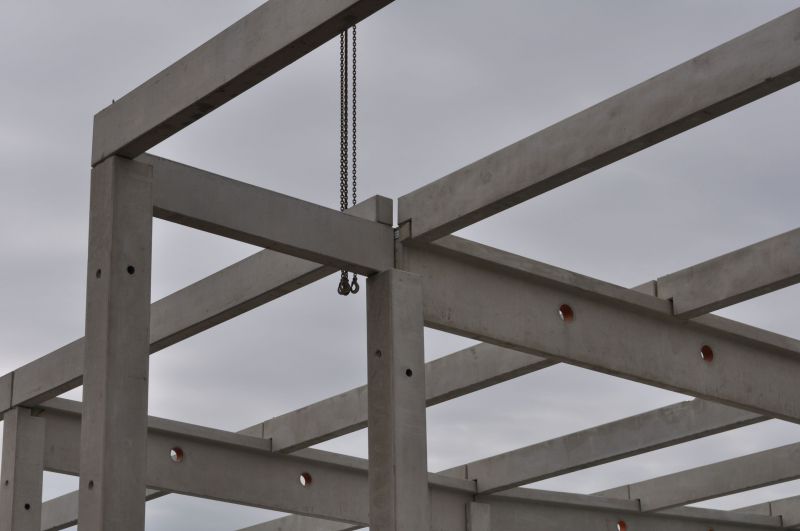

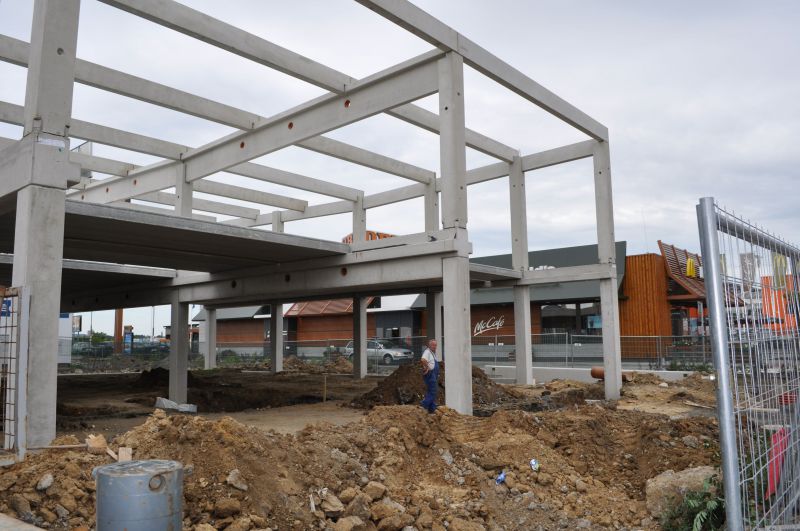

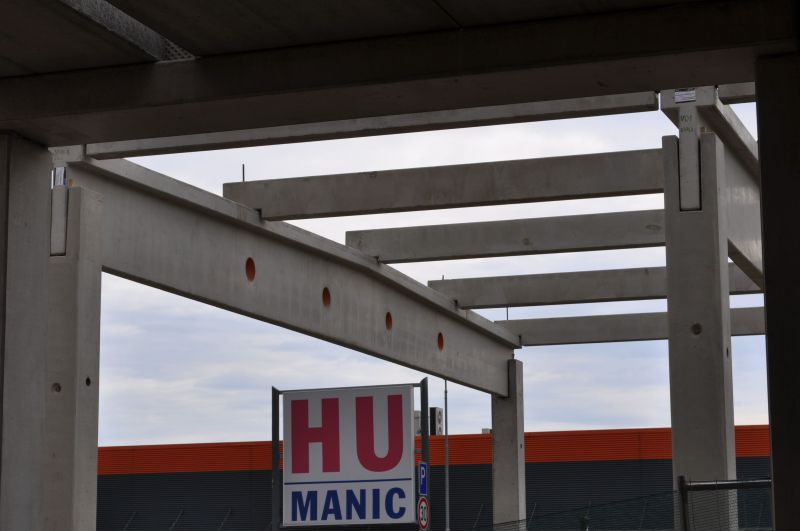

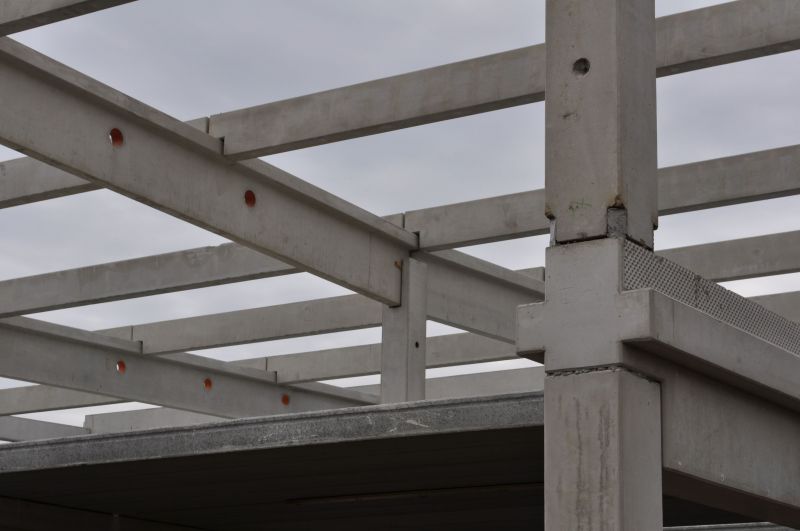

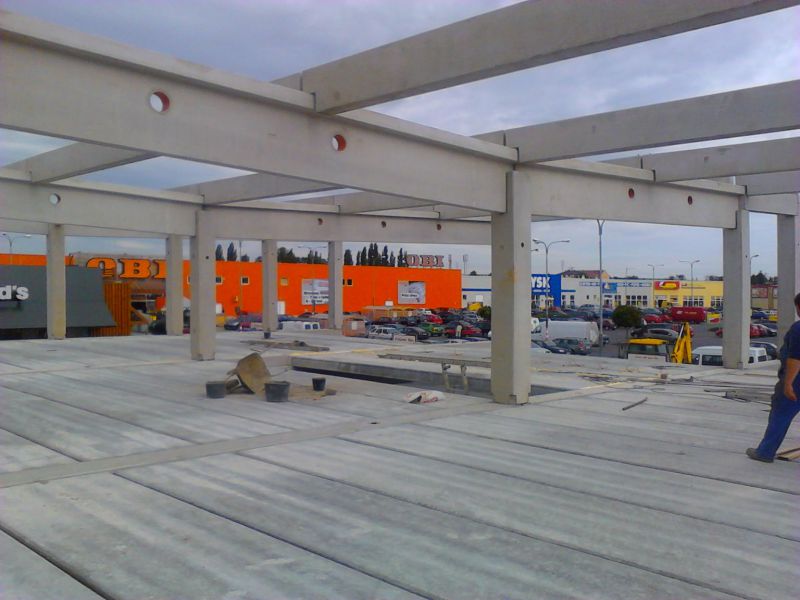

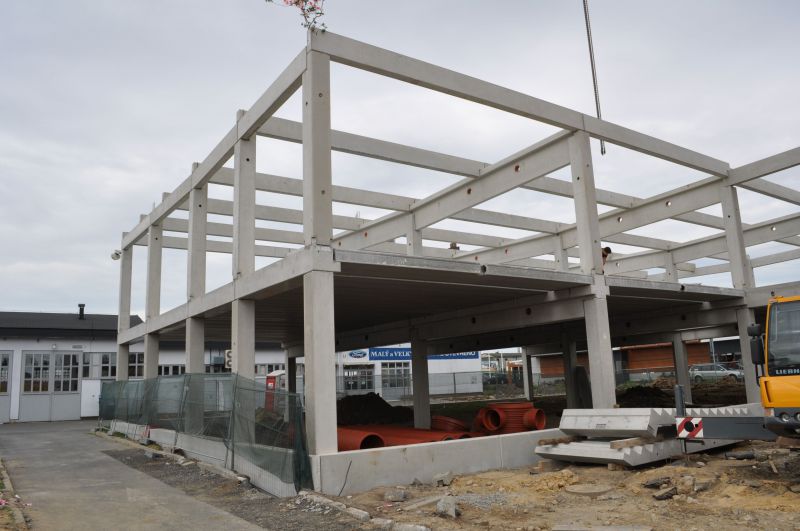

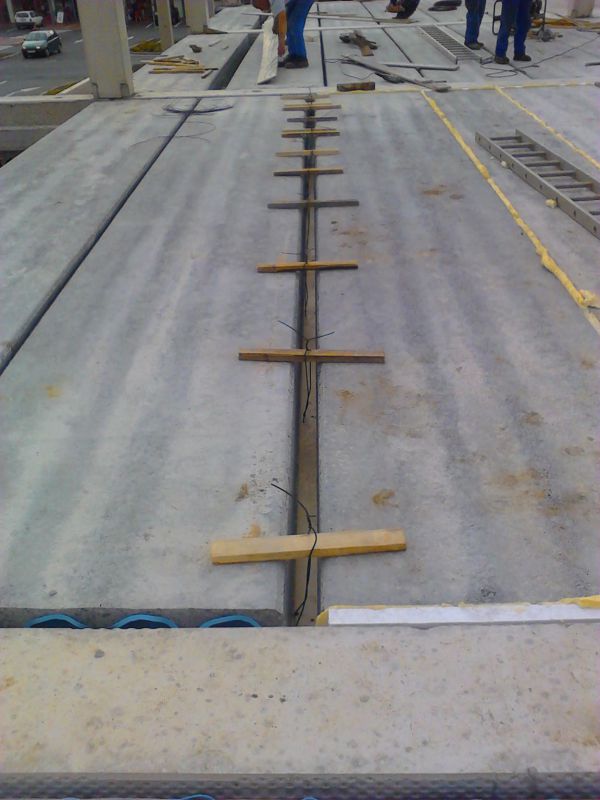

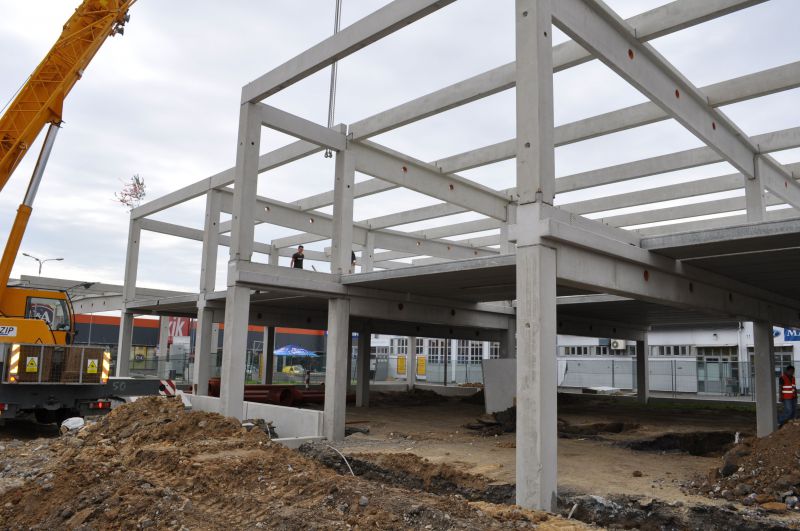

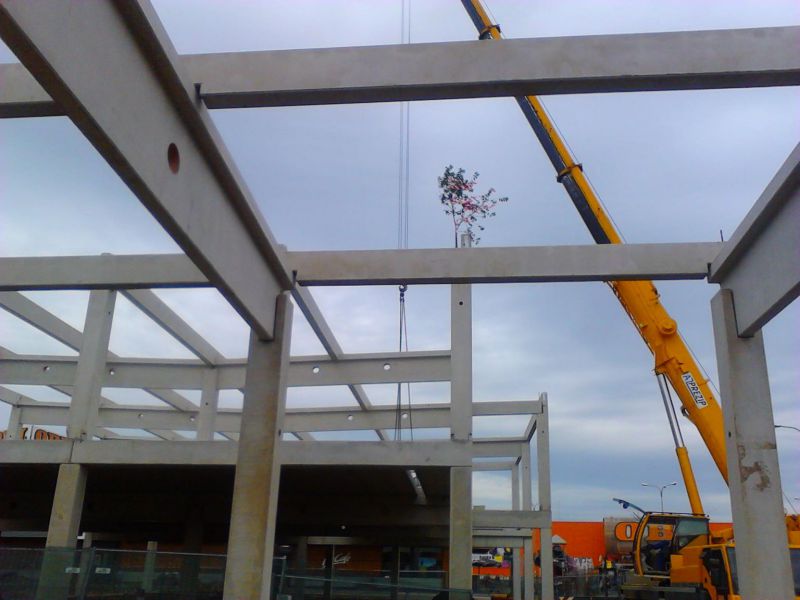

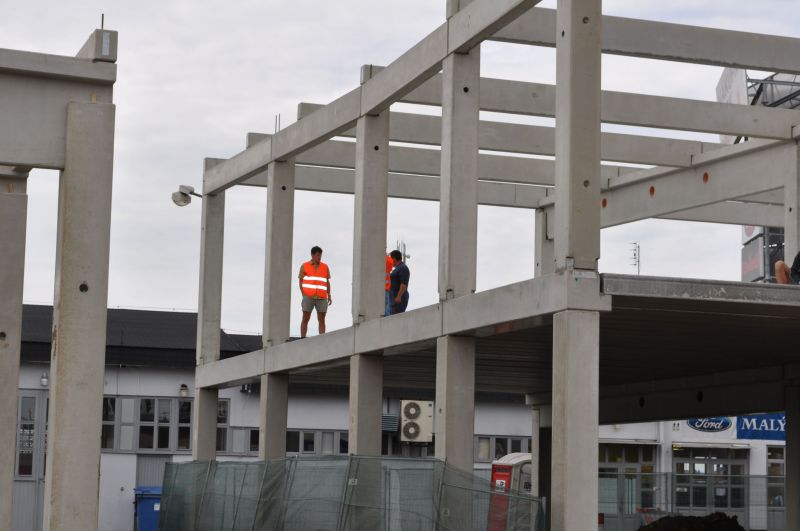

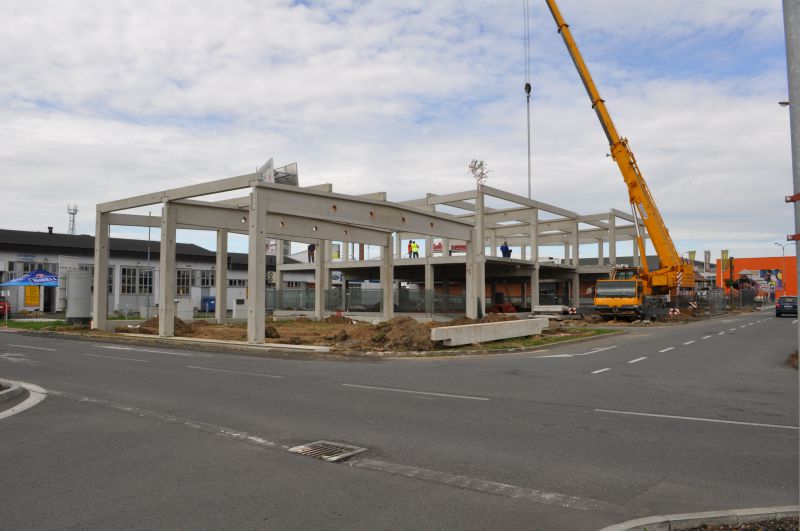

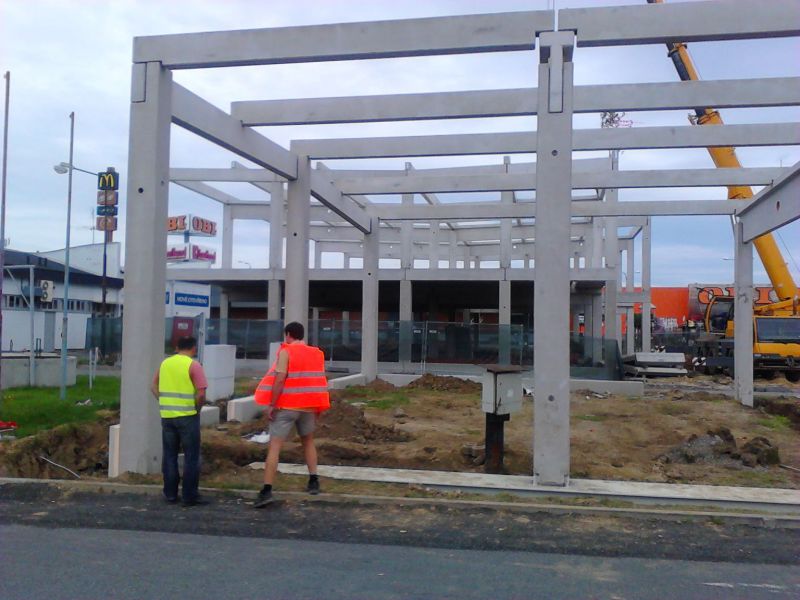

Objekt SO02 má základní modulový rastr 10,37m x 8,1m resp. 7,5 m. Založení je navrženo na vrtaných velkoprůměrových pilotách. Železobetonové sloupy vynáší konstrukci stropu nad 1.NP - průvlaky a na ně vyskládané dutinové předpjaté panely Spiroll a střešní konstrukci vyskládanou z vazníků a ztužidel a na ně ukládaných vaznic.

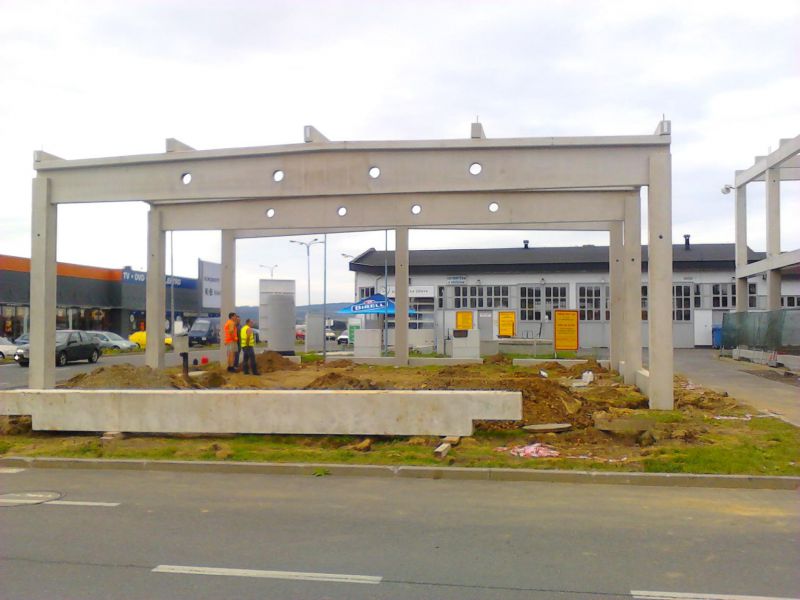

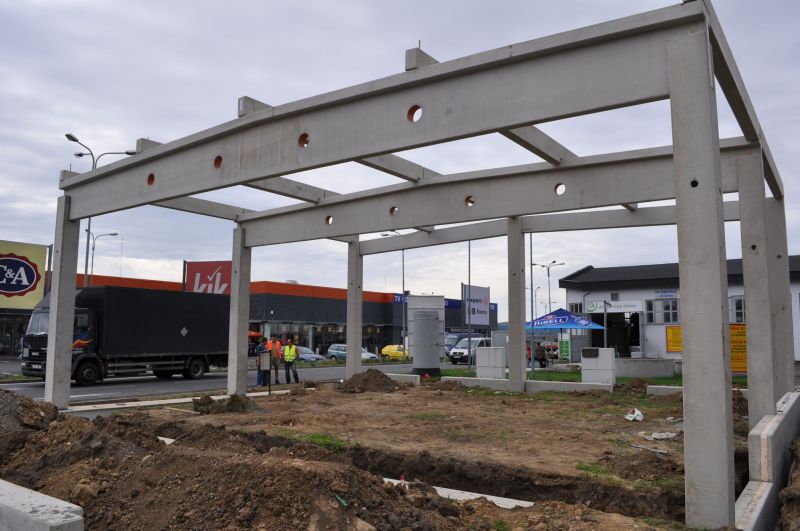

Objekt SO03 má základní modulový rastr 10,37m x 7,02m resp. 6,32m. Založení je navrženo na vrtaných velkoprůměrových pilotách. Objekt se rozkládá nad stávající kruhovou železobetonovou nádrží. Proto jsou dva sloupy ukotveny do výměny nad horní hranou nádrže, tvořené z válcovaných ocelových nosníků I 450 a I 300. Sloupy vynáší střešní konstrukci z vazníků a ztužidel a na ně ukládaných vaznic.



Samotný střešní plášť tvoří vrstvy izolací (tepelné, hydroizolační...) a trapézový plech. Obvodový plášť je navržen z tepelněizolačních sendvičových panelů.
